Etapy projektowania systemu centralnego odkurzania – od idei po realizację

Systemy centralnego odkurzania są integralnym elementem infrastruktury przemysłowej, zwłaszcza w zakładach, gdzie czystość techniczna, ochrona zdrowia pracowników i kontrola nad emisją pyłów są kluczowe. W porównaniu do urządzeń przenośnych, rozwiązania centralne oferują znacznie większą wydajność, niezawodność oraz możliwość integracji z systemami automatyki. Aby system ten spełniał wszystkie oczekiwania operacyjne, konieczne jest jego skrupulatne zaprojektowanie – od analizy potrzeb, przez dobór technologii, aż po uruchomienie i eksploatację. Każdy etap tego procesu wymaga zaawansowanej wiedzy technicznej i precyzyjnej dokumentacji projektowej.

Analiza potrzeb i warunków obiektu

Projektowanie instalacji centralnego odkurzania rozpoczyna się od dokładnej analizy warunków technicznych oraz procesów zachodzących w danym zakładzie. Kluczowym zadaniem jest identyfikacja rodzaju i ilości zanieczyszczeń – może to być pył ścierny, granulat, wióry, odpady organiczne, materiały higroskopijne lub substancje niebezpieczne. Równolegle należy przeprowadzić inwentaryzację przestrzenną obiektu: określić jego kubaturę, liczbę kondygnacji, rozmieszczenie maszyn oraz potencjalne strefy zagrożenia wybuchem (ATEX). Zdefiniowanie liczby i lokalizacji punktów ssących, zapotrzebowania na moc, trybu pracy (ciągła, okresowa) oraz sposobu uruchamiania (ręczne, zdalne) pozwala opracować ramowe założenia projektowe.

Dobór technologii i komponentów

Kolejnym krokiem jest dobór odpowiednich komponentów systemu, uwzględniający zarówno parametry użytkowe, jak i wymogi bezpieczeństwa. Kluczowym elementem jest jednostka ssąca, której moc oraz zdolność generowania podciśnienia muszą być dostosowane do długości instalacji oraz charakterystyki transportowanego medium. W zależności od zastosowania wybiera się odkurzacze mobilne lub stacjonarne, z pompami boczno-kanałowymi, typu roots lub klapowymi. Równie istotne są filtry i separatory – muszą skutecznie oddzielać cząstki stałe, nie dopuszczając do ich przedostania się do układu ssącego. W przypadku stref zagrożonych wybuchem stosuje się filtry antystatyczne, systemy rozładowania ładunków elektrostatycznych oraz specjalistyczne konstrukcje ze stali nierdzewnej lub kwasoodpornej.

Projektowanie instalacji

Na tym etapie opracowywana jest kompletna koncepcja przebiegu instalacji rurociągowej oraz konfiguracja punktów ssących. Projektanci tworzą schemat ideowy systemu, uwzględniając przepływy powietrza, spadki ciśnienia, równoważenie linii i podział na sekcje robocze. Na podstawie tych danych przygotowywane są szczegółowe rysunki 2D oraz wizualizacje 3D, które pozwalają zweryfikować poprawność układu i dostosować go do istniejącej infrastruktury. Obliczenia inżynierskie dotyczą nie tylko wydajności, ale również parametrów bezpieczeństwa – w tym ciśnienia roboczego, odporności mechanicznej rur oraz możliwości czyszczenia i inspekcji linii. W zakładach wymagających wysokiej czystości stosuje się wersje „Clean Room” oraz systemy umożliwiające czyszczenie na miejscu (CIP).

Źródło: https://provacuum.pl/systemy-centralnego-odkurzania/

Dokumentacja i uzgodnienia

Kompletna dokumentacja projektowa obejmuje nie tylko schematy instalacji i listy materiałów, ale również zestawienie urządzeń, opisy techniczne, wytyczne montażowe i rysunki warsztatowe. Na tym etapie konieczne jest także uwzględnienie zgodności projektu z obowiązującymi przepisami prawa, w tym normami BHP, ochrony przeciwpożarowej oraz, w przypadku instalacji ATEX, wymaganiami dyrektywy 2014/34/UE. Projekt podlega często konsultacjom z jednostkami notyfikowanymi oraz zatwierdzeniu przez służby zakładowe – np. dział utrzymania ruchu, bezpieczeństwa procesowego czy inwestycji. Szczegółowe uzgodnienia mają na celu uniknięcie kolizji z innymi instalacjami oraz zapewnienie bezpiecznej eksploatacji systemu w warunkach rzeczywistych.

Montaż i uruchomienie

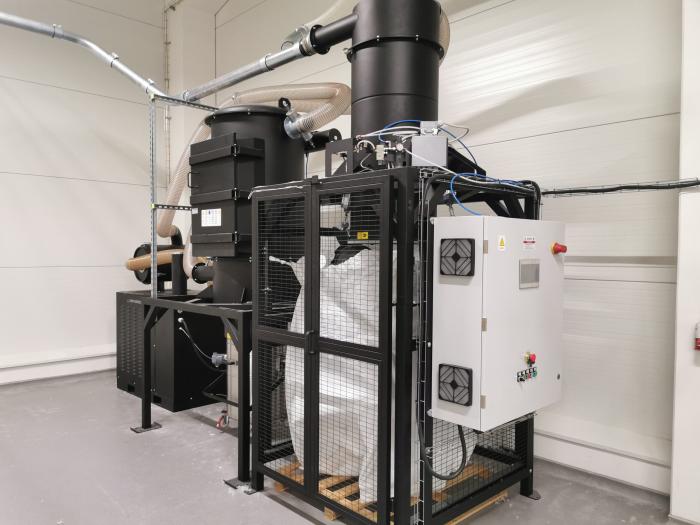

Realizacja systemu centralnego odkurzania obejmuje dostawę komponentów, prefabrykację elementów rurociągów oraz ich montaż na terenie obiektu. Proces ten musi być skoordynowany z harmonogramem produkcyjnym zakładu, tak aby nie powodować przestojów ani zakłóceń w pracy. Montaż instalacji prowadzony jest zgodnie z dokumentacją wykonawczą oraz przy użyciu odpowiednich technik spawalniczych, zaciskowych lub kołnierzowych. Po zakończeniu montażu przeprowadza się testy szczelności, próby ciśnieniowe oraz pomiary przepływu i podciśnienia. Weryfikuje się również działanie wszystkich punktów ssących, systemów filtracji i zabezpieczeń. Po pozytywnym odbiorze technicznym następuje uruchomienie systemu i przeszkolenie operatorów z jego obsługi.

Serwis, eksploatacja i rozwój systemu

Dobrze zaprojektowany system centralnego odkurzania powinien być przygotowany do długoletniej eksploatacji przy minimalnych kosztach serwisowych. Niezbędne jest jednak wdrożenie harmonogramu przeglądów i konserwacji, obejmujących m.in. czyszczenie filtrów, kontrolę stanu rur, uszczelek i zaworów oraz monitoring pracy jednostki ssącej. Warto także wdrożyć system rejestracji parametrów pracy, który umożliwia bieżącą analizę wydajności i diagnozowanie ewentualnych usterek. Projekt instalacji powinien przewidywać możliwość jej rozbudowy, np. poprzez dodanie kolejnych punktów ssących czy integrację z systemem zarządzania budynkiem (BMS). Dokumentacja powykonawcza oraz instrukcje obsługi i serwisowania są kluczowe dla utrzymania niezawodności i zgodności eksploatacyjnej przez cały okres użytkowania.

Proces projektowania systemu centralnego odkurzania to złożony cykl działań wymagających ścisłej współpracy między inwestorem, projektantem i wykonawcą. Każdy etap – od audytu technicznego po montaż i eksploatację – ma istotny wpływ na efektywność, bezpieczeństwo i trwałość całej instalacji. Prawidłowo zaprojektowany system nie tylko usprawnia codzienne utrzymanie czystości w zakładzie, ale również wpływa na ograniczenie ryzyka wybuchu, poprawę warunków pracy oraz minimalizację strat surowcowych. Inwestycja w profesjonalne projektowanie i wykonanie takiej instalacji zwraca się nie tylko w wymiarze finansowym, ale również organizacyjnym i środowiskowym.
